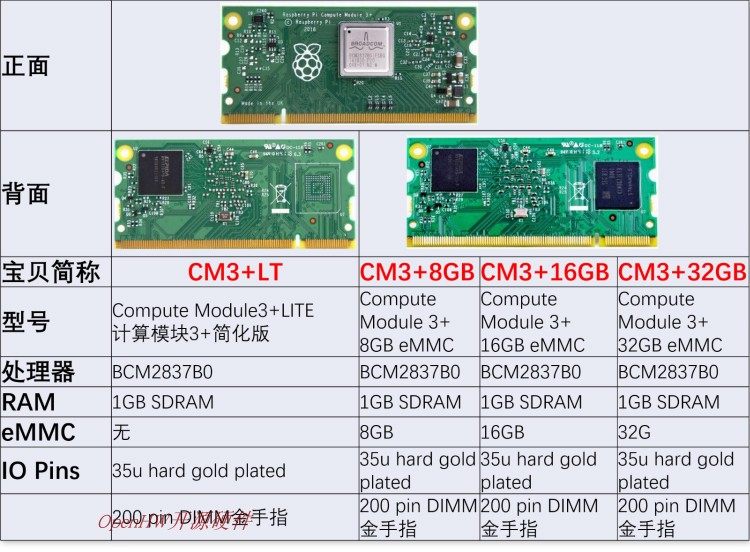

Compute module3+ CM3 CM3+ CM3LITE適用於樹莓派計算模塊核心板

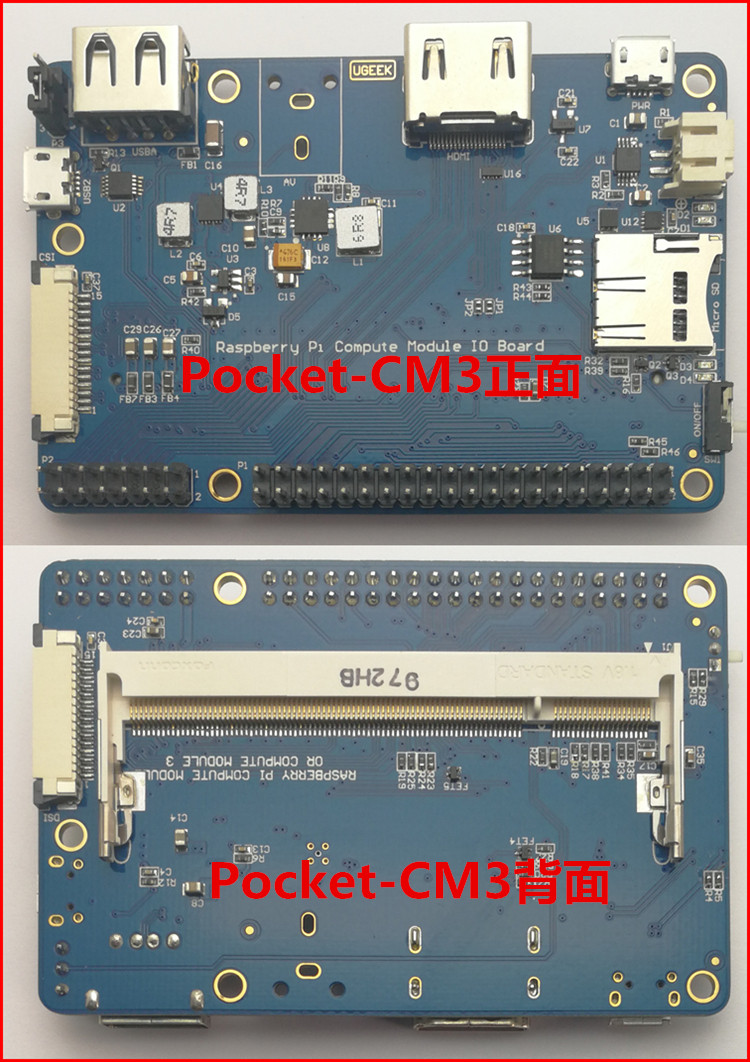

本店隆重推出Pocket-CM3擴展底板，尺寸和標準樹莓派一樣

 Pocket-CM3是基於樹莓派Compute Module 3 \ Compute Module 3 Lite的擴展底板，兼容各種樹莓派擴展板；並且可以擴展出更多的GPIO；可以開關控制電源，並支持電池充電供電，可以檢測電池電量，接口豐富；市面上最薄的CNC鋁合金外殼，支持擴展板固定；特別適合中高級玩家使用。

產品特點：
1.樹莓派3B的性能，並具備超過樹莓派3B更多的GPIO擴展，標準HAT的40PIN+額外擴展14PIN；

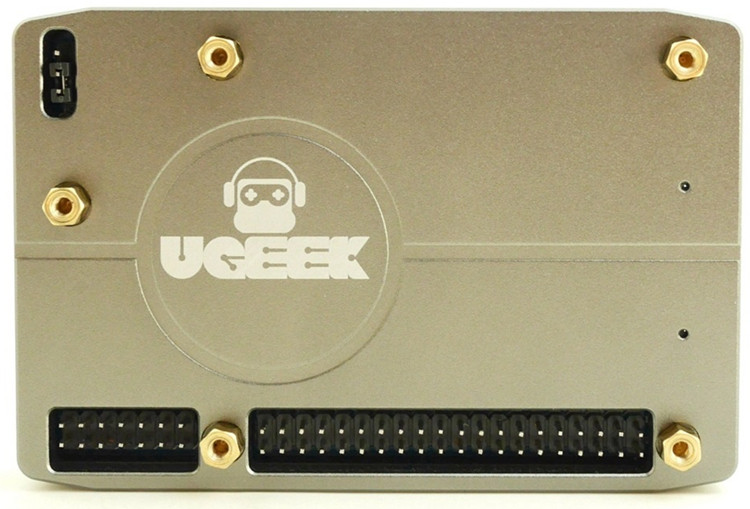

2.市面上最薄的樹莓派CNC鋁合金外殼，散熱更強，並支持擴展板固定；
3.85mm x 56 mm標準的樹莓派尺寸，兼容樹莓派全系擴展板，並支持開關控制電源
4.支持電池充電供電，並檢測電池電量
5.支持RTC(需外接電池)
6.支持CSI/DSI和OTG接口
7.支持CM3(內置NAND Flash)，支持CM3L(外部TF)

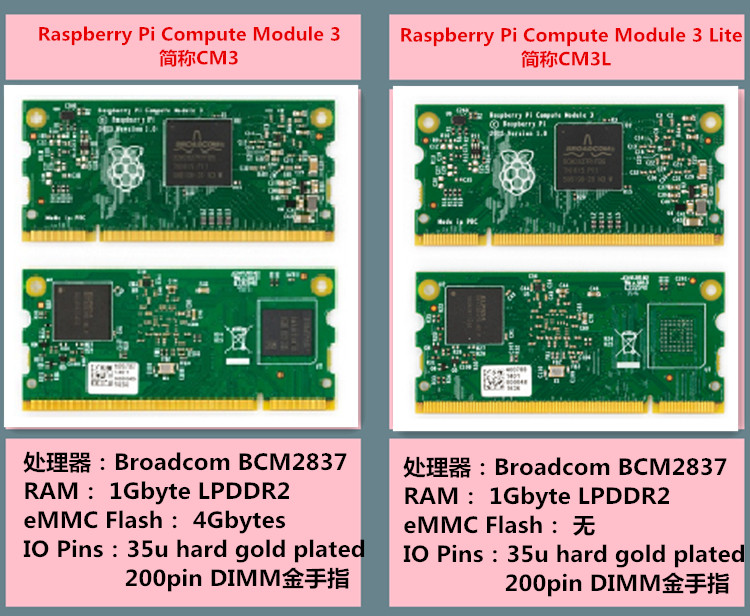

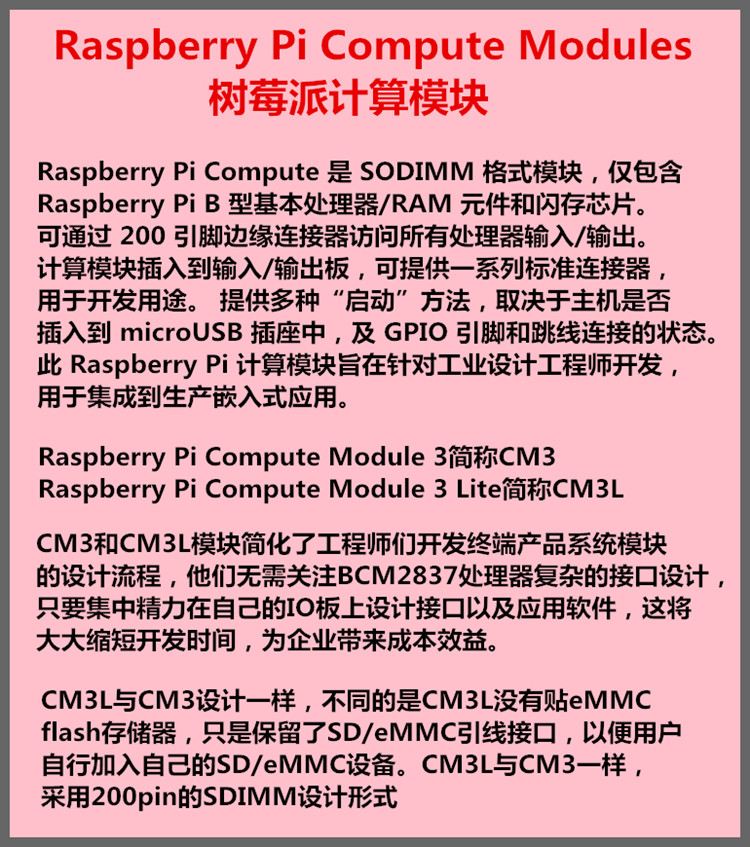

樹莓派CM3/CM3L模塊相比樹莓派3B來說具有太多優點，更多GPIO,更廣泛靈活的應用環境，更簡約的接口，更便宜的價格，更長的產品壽命；但官方的套件價格太高，模塊也沒發獨立使用，因此我們爲CM3/CM3L設計了這款擴展底板。

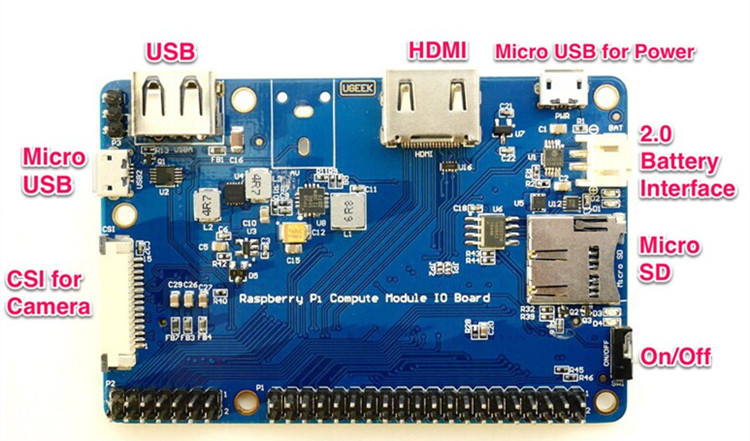

擴展版接口：
USB*1
HDMI*1
Micro USB(電源)*1
Micro USB(OTG)*1
CSI  攝像頭*1
DSI  顯示擴展*1
PH2.0電池接口*1
TF卡(CM3L系統使用)*1

電源開關*1

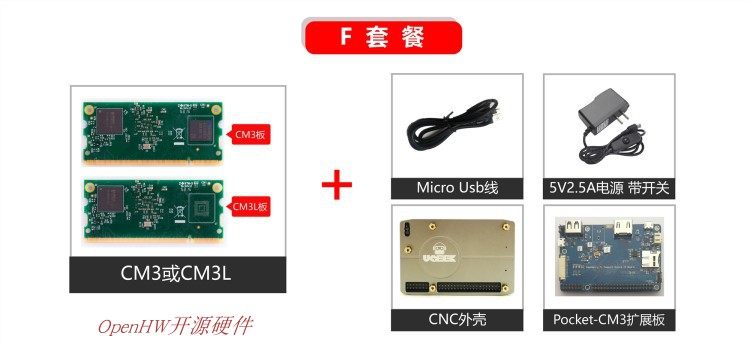

需要配套CNC金屬外殼請購買套餐

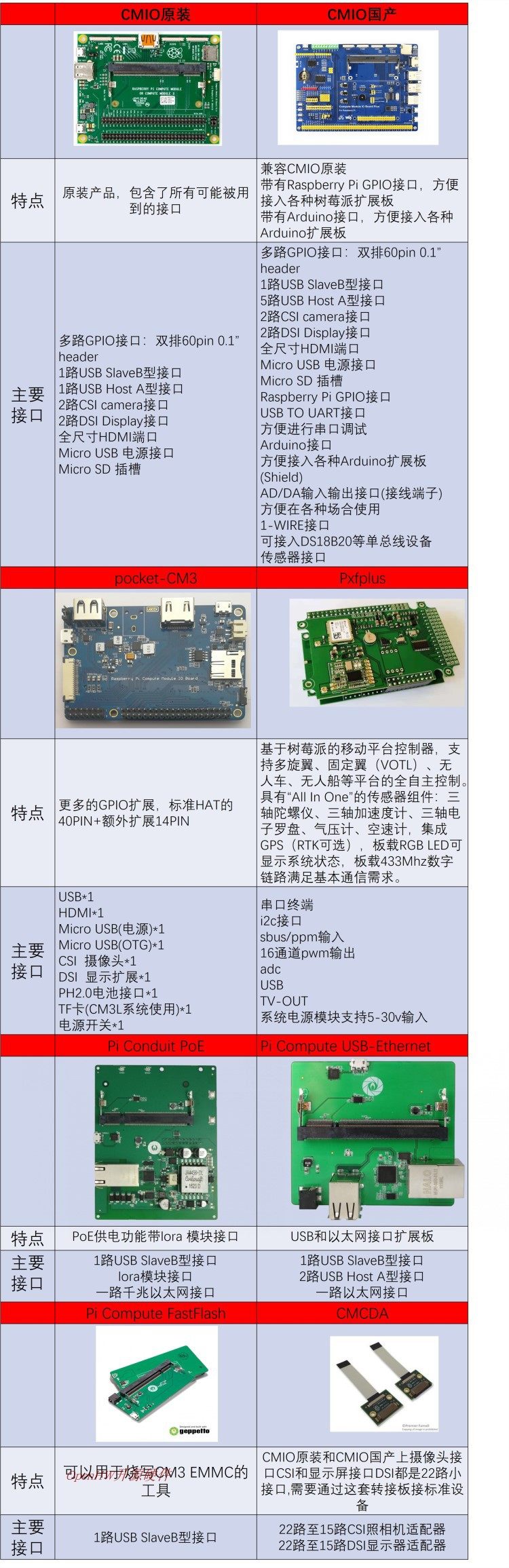

樹莓派Compute Module IO擴展板國產簡稱 CMIO國產

樹莓派Compute Module IO擴展板原裝簡稱 CMIO原裝

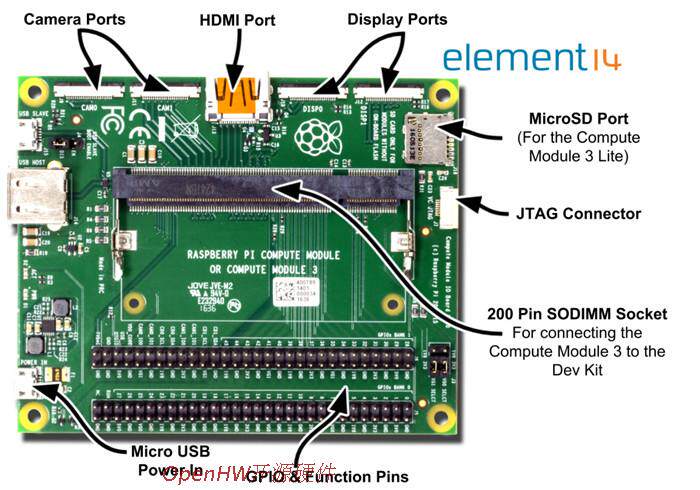

CMIO原裝簡介：
  •  這塊IO擴展板可以插入SODIMM型的Compute Module，它已經包含了所有可能被用到的接口，工程師們可以在上面設計以及測試他們的產品應用原型
     IO擴展板包含以下接口:
  • 多路GPIO接口：雙排60pin 0.1” header
  • 1路USB SlaveB型接口
  • 1路USB Host A型接口
  • 2路CSI camera接口
  • 2路DSI Display接口
  • 全尺寸HDMI端口
  • Micro USB 電源接口
  • Micro SD 插槽
    Compute Module IO 擴展板的原理圖和設計文件以及SODIMM 插槽與IO擴展板連接的細節可以從如下網址中獲得：https://www.raspberrypi.org/documentation/hardware/computemodule/

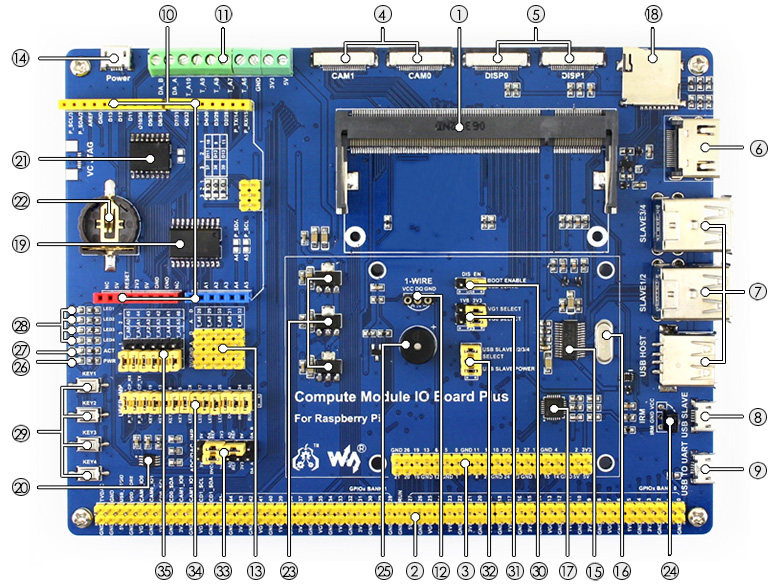

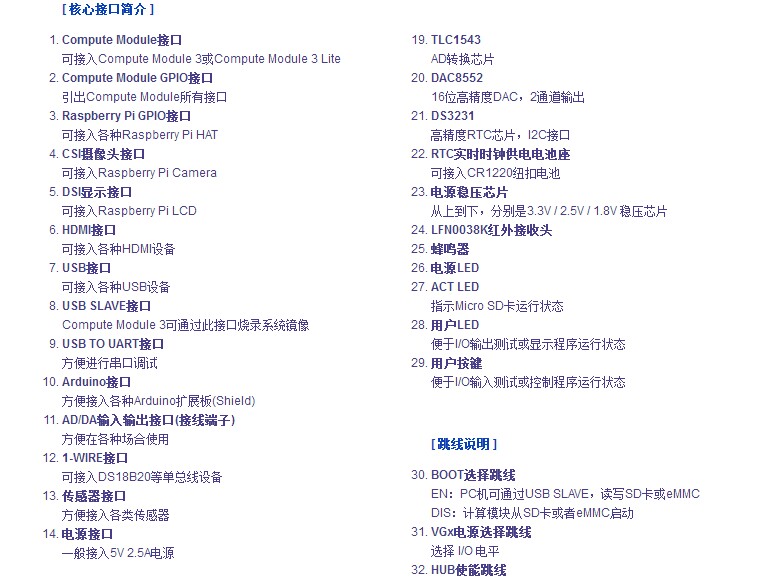

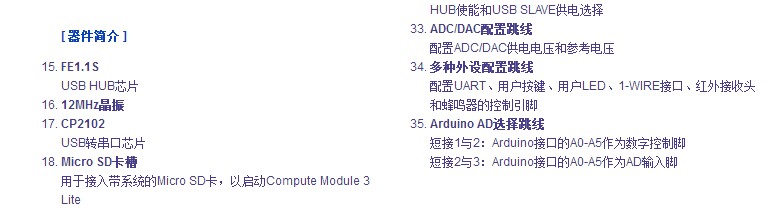

CMIO國產簡介：
【我的基本情況】

  • 兼容樹莓派基金會提供的Compute Module IO Board V3
  • 帶有Raspberry Pi GPIO接口，方便接入各種樹莓派擴展板
  • 帶有Arduino接口，方便接入各種Arduino擴展板
  • 帶有1-WIRE接口，方便接入各種單總線設備(如DS18B20)
  • 板載4個按鍵、4個LED和1個蜂鳴器，方便進行 I/O 測試
  • 板載USB HUB，方便接入更多的USB設備
  • 板載紅外接收器，方便使用紅外遙控功能
  • 板載USB TO UART，方便進行串口調試
  • 板載傳感器接口，方便接入各種傳感器
  • 板載ADC，10位，38KSPS，11通道(6通道用於Arduino接口，5通道用於接入傳感器)
  • 板載DAC，2通道，16位精度
  • 板載RTC，這是常用的功能之一

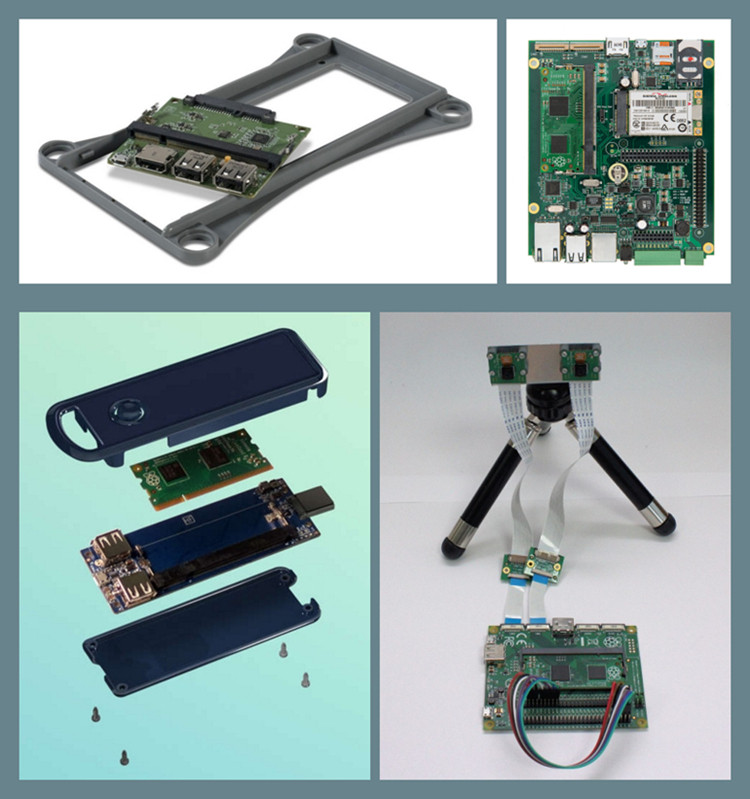

Pi Compute USB-Ethernet擴展板




  • 1路USB SlaveB型接口
  • 2路USB Host A型接口
  • 一路以太網接口

Pi Conduit PoE擴展板

  • 1路USB SlaveB型接口
  • PoE供電功能
  • 一路千兆以太網接口

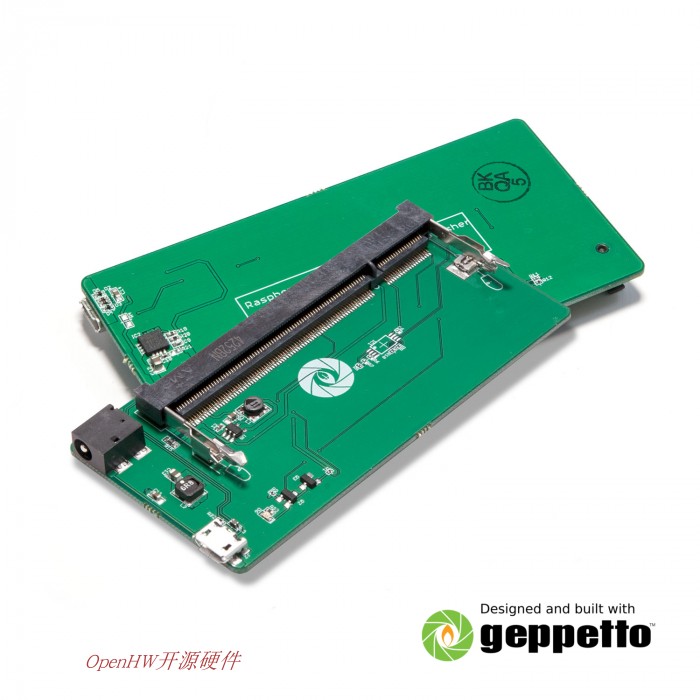

Pi Compute FastFlash擴展板

可以用於燒寫CM3 EMMC的工具



Raspberry Pi Compute Module IO
Board Camera Display Adaptor
攝像頭和顯示器 視頻電路板簡稱CMCDA
  • 照相機和顯示器適配器, 用於樹莓派計算機電路板. 此電路板配有照相機適配器電路板和顯示器適配器電路板.
    • 22路至15路CSI照相機適配器
    • 22路至15路DSI顯示器適配器.
